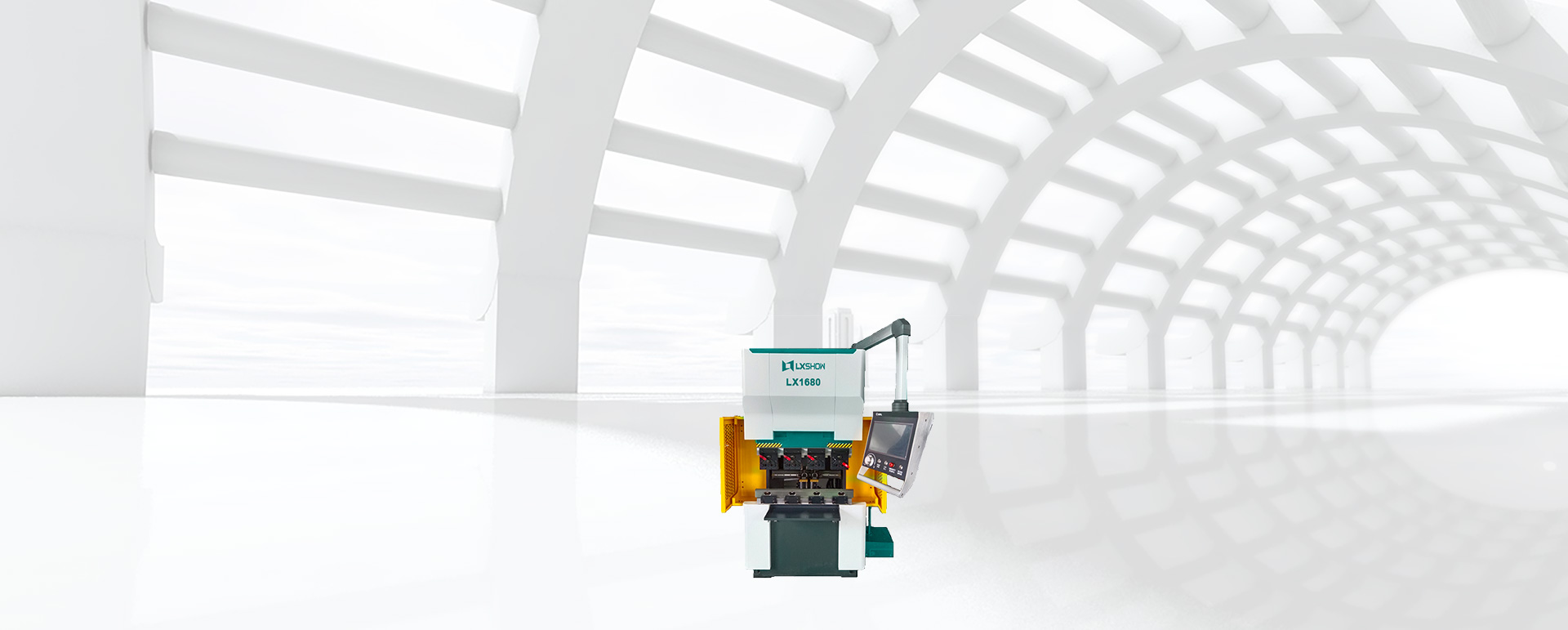

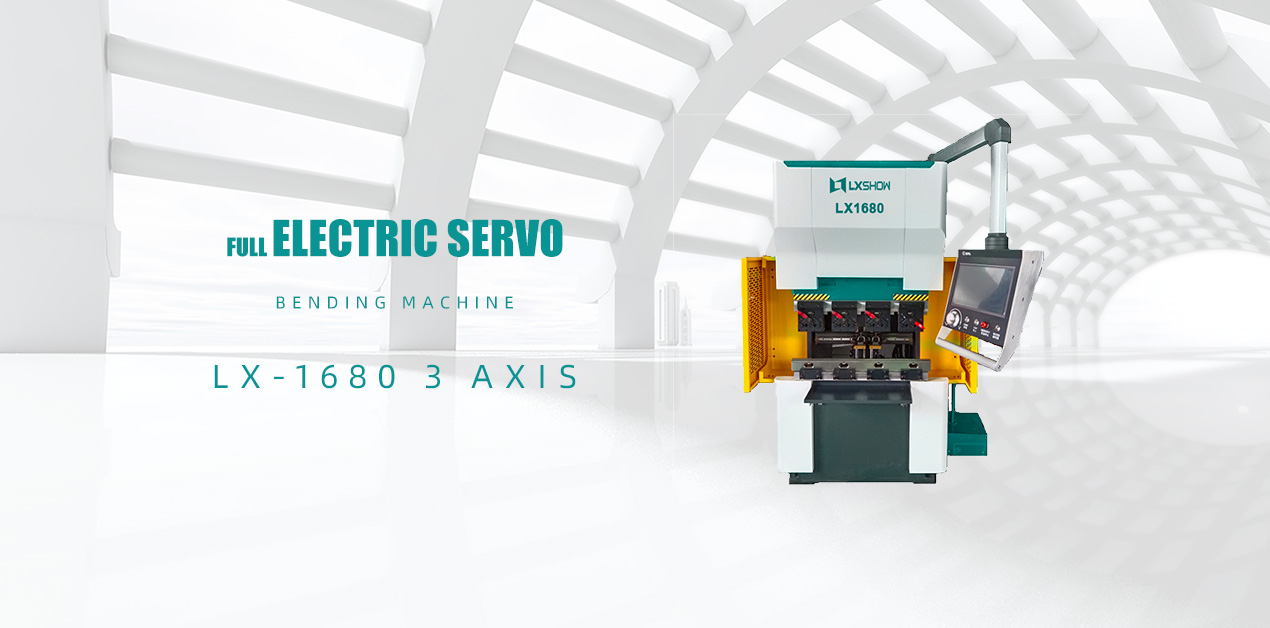

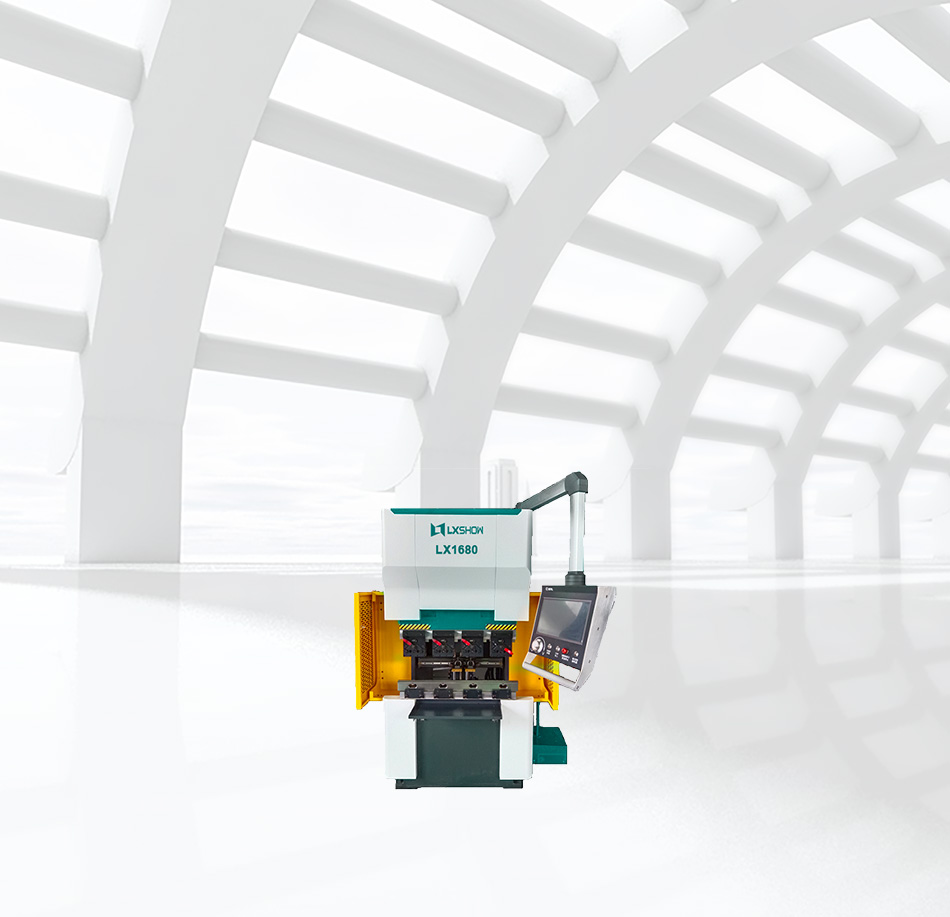

Полностью электрический сервоприводный гибочный станок LX-1680 3Axis

LX-1680

LX-1680

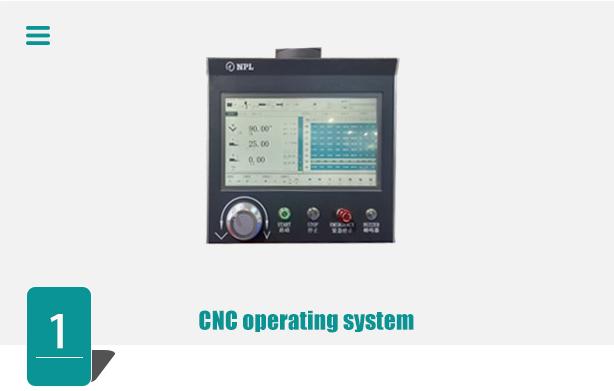

Операционная система CNC

A. Полное управление замкнутым контуром. B. Аппаратное обеспечение системы: Источник питания 24 В, 15 Вт Процессор с низким энергопотреблением, процессор Intel 1,0 ГГц Полноцветный емкостный сенсорный ЖК-экран (15 дюймов TFT) Оперативная память 4 ГБ Адаптер USB/CAN, скорость передачи данных IM, высокоскоростное последовательное соединение USB 2.0*4, USB3.0*1 Сетевой адаптер 1 ГБ Ethernet (порт RJ45) C. Преимущества системы: Новое поколение контроллера, интерфейс управления удобный, простой и удобный в использовании Поддержка функции большой дуги Поддержка ввода угла, входной сигнал отсутствует Поддержка Интернета вещей Поддержка мониторинга подключения внешней стандартной USB-камеры Мощная функция диагностики и функция обнаружения кривых Усовершенствованный алгоритм управления осью Y может управлять системой замкнутого контура

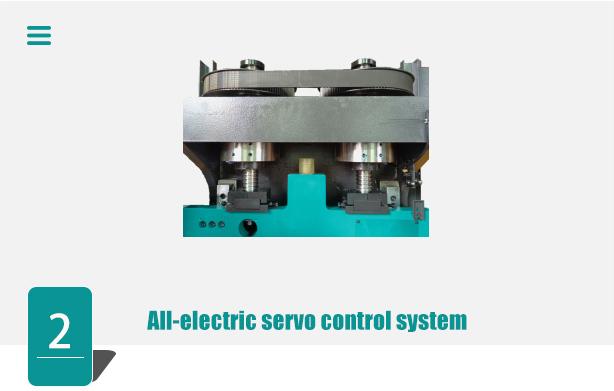

Полностью электрическая система сервоуправления

Применяется полностью электрическая система управления сервонасосом, энергосбережение и защита окружающей среды, полное управление с обратной связью, та же концепция конструкции, что и у японских гибочных машин.

Полностью электрическая система сервоуправления

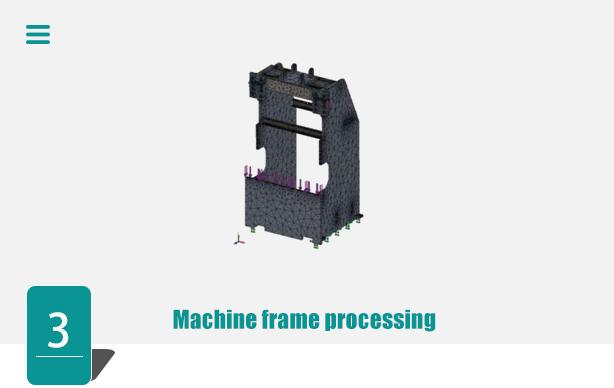

Машинная обработка кадров

1. Рама сварена из левой и правой боковых панелей, нижних панелей, с прочностью и жесткостью. 2. После строгой термической обработки для устранения внутренних напряжений сварки отжигом, станина станка имеет высокую точность и хорошую устойчивость. 3. Весь процесс производства рамы управляется самой компанией, которая может строго контролировать качество.

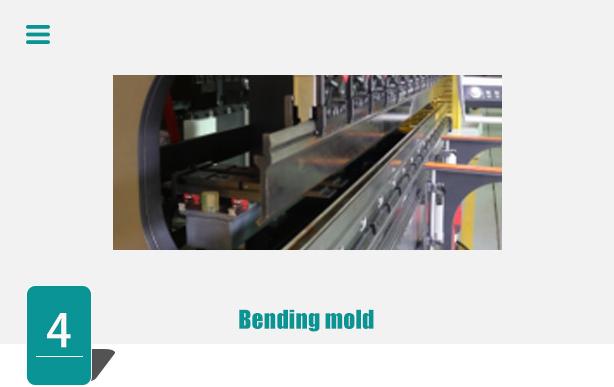

Гибочная пресс-форма

1. Верхний и нижний инструмент можно установить с помощью нескольких коротких стыковочных форм или установки формы по всей длине, с высокой точностью, хорошей взаимозаменяемостью, простой сборкой и разборкой. 2. Он полностью универсален и взаимозаменяем с формами, используемыми в гибочном станке, производимом компанией AMADA.

Гибочная пресс-форма

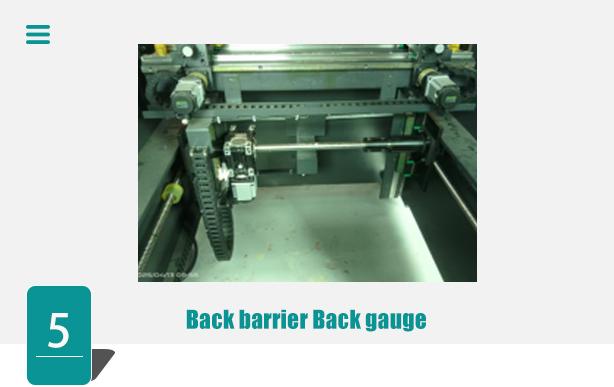

Задний упор, палец заднего упора

Стандартная конфигурация — четыре оси (X, Y1 Y2 R), шесть осей (Y1 Y2 X, R, Z1, Z2) или восемь осей (Y1 Y2 X1 X2 R1 R2) — может быть выбрана в соответствии с различными потребностями клиентов.

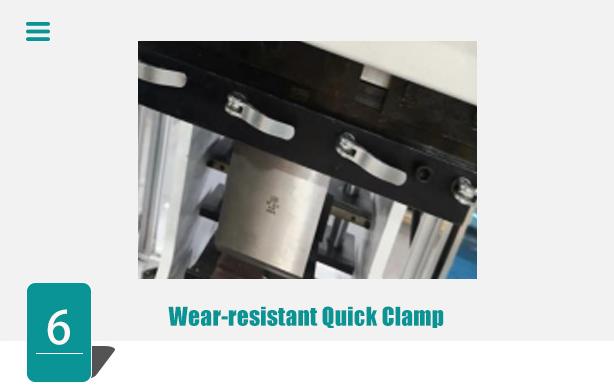

Износостойкий быстрозажимной зажим

Внутренняя сторона быстрозажимного приспособления с ЧПУ оснащена износостойкими резиновыми полосками, которые легко зажимаются при установке формы гибочного станка, не ослабляя крепление, и не роняют инструмент, что значительно сокращает время регулировки зажима верхней формы.

Износостойкий быстрозажимной зажим

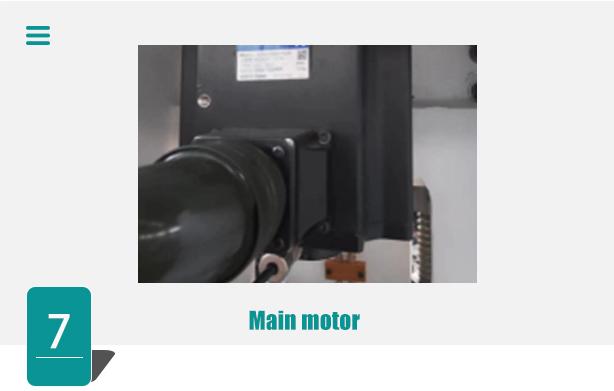

Главный двигатель

Серводвигатели отличаются высоким качеством, инновационностью и эффективностью.

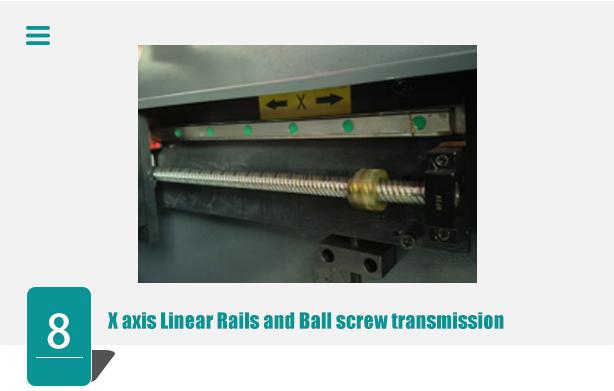

Линейные направляющие оси X и шарико-винтовая передача

Для гарантии точности хода.

Линейные направляющие оси X и шарико-винтовая передача

Для гарантии точности хода.

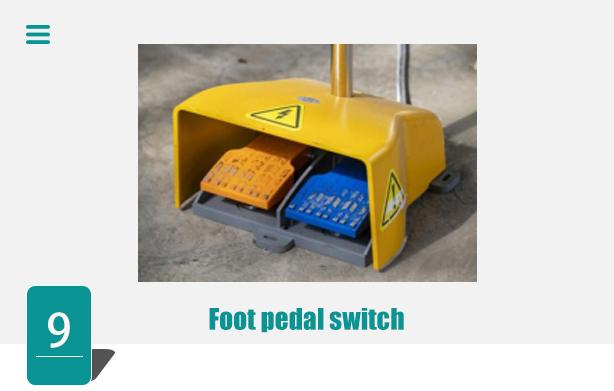

Ножной педальный переключатель

Nominal force (tons)	16
Bending length（mm）	800
Slider stroke（mm）	150
Height of opening between top and bottom（mm）	420
Main motor power（KW）	7.5
Rear stock motor power（KW）	0.4 / 0.75
Post positioning repeat accuracy（mm）	±0.01
Top table position repeat accuracy（mm）	±0.005
Bending angle accuracy	±0.3°
Speed of rise (mm/s)	150
Descent speed (mm/s)	150
Bending speed (mm/s)	0-30
Machine weight（Ton）	1.7

Nominal force (tons)	16
Bending length（mm）	800
Slider stroke（mm）	150
Height of opening between top and bottom（mm）	420
Main motor power（KW）	7.5
Rear stock motor power（KW）	0.4 / 0.75
Post positioning repeat accuracy（mm）	±0.01
Top table position repeat accuracy（mm）	±0.005
Bending angle accuracy	±0.3°
Speed of rise (mm/s)	150
Descent speed (mm/s)	150
Bending speed (mm/s)	0-30
Machine weight（Ton）	1.7
